手術臺上無影燈刺眼地亮著，北京某三甲醫院的心外科主任突然叫停手術：“動畫里導管是直行通過主動脈弓，實際必須走S形彎道！” 三維動畫團隊負責人陳工后背瞬間被冷汗浸透——因0.5毫米的路徑偏差，價值200萬的手術模擬系統面臨返工重建。這不是電影橋段，而是醫療器械三維動畫制作中血淋淋的教訓。

華匠科技帶你揭開醫療動畫制作的黑箱，用實戰經驗帶你避開致命雷區。手握這份指南，你將少走3年彎路。



一、為何死磕三維動畫？醫械市場的生死劫

2023年美敦力財報顯示：配備專業三維動畫的產品臨床采納速度提升2.3倍。當強生展示膝關節置換動畫時，醫生決策時長從54分鐘壓縮至7分鐘。醫療器械三維動畫正在解決三大生死命題：

技術可視化困境

（穿刺針內部的納米涂層釋放機制？三維動畫可分層透視）

信任構建難題

（患者看到心臟封堵器動畫后，簽字同意率大幅提升）

合規風險防控

（FDA要求產品說明必須包含動態操作演示）

案例：微創醫療的血管介入機器人動畫，在歐盟MDR認證中替代3份紙質說明書

二、九步通關全流程（附避坑手冊）

? 第一步：醫學解構——用手術刀思維拆解產品

致命陷阱：混淆工程視角與臨床視角

（工程師關注電機扭矩，醫生關心組織損傷閾值）

? 第二步：腳本煉金術——把技術文檔變故事線

黃金結構：

0:00-0:15 臨床痛點（患者心悸暈倒）

0:16-0:45 解決方案（器械植入動態）

0:46-1:00 關鍵優勢（磁共振兼容性演示）

? 第三步：解剖級建模——在血管里雕花

基礎建模（Maya/Blender）

導入DICOM醫學影像（CT層厚≤0.625mm）

關鍵技巧：心臟建模必須包含12條冠脈分支

材質煉獄

動脈材質：Subsurface值調至0.8模擬透光性

金屬器械：Anisotropy參數控制激光蝕刻反光

? 第四步：動態綁定——讓機械臂跳探戈

運動學災難案例：手術鉗開合角度超解剖極限

救命參數表：



? 第五步：燈光煉金——無影燈下的真相

手術場景布光法則：

Key Light（主光）：5600K 模擬無影燈

Fill Light（補光）：4300K 營造組織立體感

Rim Light（輪廓光）：突出器械邊緣

? 第六步：特效禁區——血液不能是番茄醬

合規配方：

血液流體：RealFlow模擬HCT值35%的粘稠度

電凝效果：Houdini電弧需匹配設備輸出電壓

組織灼傷：溫度梯度色卡（100℃=亮黃→300℃=焦黑）

? 第七步：雙軌審核——醫學與法律的生死簽

醫學審核：臨床主任確認三件事

解剖結構無移位（如迷走神經位置）

器械運動符合操作規范

并發癥演示無遺漏（至少展示1種風險）

法律審核：必須出現的5條標注

[1] 動畫效果僅供參考

[2] 實際操作需專業培訓

[3] 產品注冊證號：國械注準XXXX

[4] 禁忌癥見說明書第5.3節

[5] 生產日期見產品標簽

? 第八步：渲染陷阱——4K HDR的代價

成本黑洞：某脊柱融合器動畫渲染耗時278小時

優化方案：

分層渲染：器械/組織/背景分離輸出

? 第九步：交付地雷——少個文件賠30萬

必備交付包：

主動畫文件（MP4+MOV雙格式）

分層工程文件（含標注軌道）

醫學驗證報告（簽字掃描件）

法律合規聲明

源文件備份（保留所有版本）

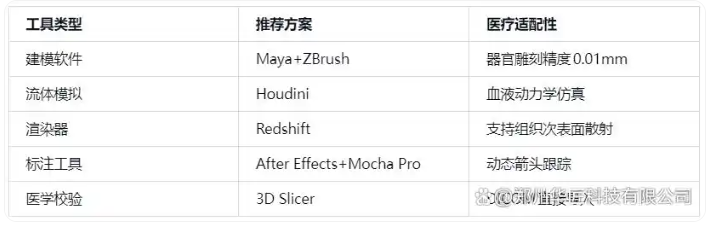

三、新手上路裝備箱

四、血淚鑄就的三條鐵律

精度高于藝術

某關節鏡動畫因追求鏡頭美感，將半月板撕裂位置畫錯，引發醫療事故訴訟

版本隔離原則

給投資者的技術拆解版 vs 給患者的簡化安心版必須物理隔離

永不刪除源文件

上海某團隊誤刪支架模型，F(xiàn)DA突擊檢查時無法復現動畫，遭暫停銷售



鄭州華匠科技有限公司成立于2016年，是一家專注于3D數字內容制作的服務商，我們致力于為客戶提供三維模型、三維場景、動畫及人物等相關內容的定制服務，公司深耕虛擬仿真行業多年，積累了豐富的經驗和資源，是您3D數字內容定制的優質合作伙伴。
